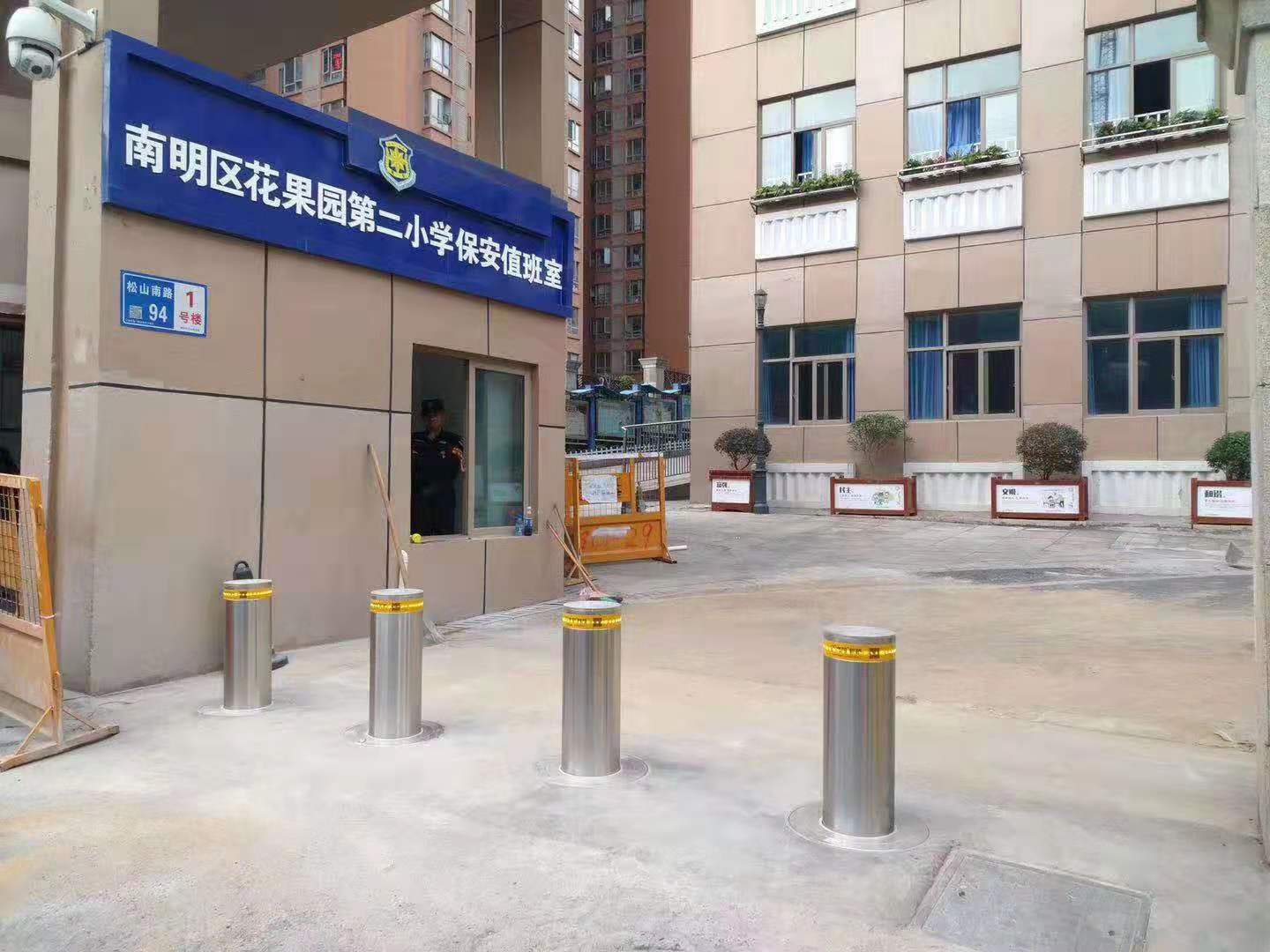

升降柱
您现在所在位置:网站首页 >> 升降柱
升降柱
产品名称:升降柱
产品型号:hls-sjz123

序号

产品名称

技术参数及要求

单位

数量

1

全自动升降柱

(1)柱体内安全电压:≤DC24V。

(2)防护等级:≥IP67。

(3)工作湿度:≤90%RH。

(4)工作原理:采用压缩空气驱动、符合国家提倡节能环保、安全电压、对环境无污染。

(5)工作温度:-10℃~50℃。

(6)运动柱体材质及表面处理:304不锈钢,表面采用拉丝工艺。

(7)柱体尺寸:柱体升起高度≥600 mm;柱体厚度≥6mm;柱体直径≥219mm。

(8)柱体面板抗压性能:可承重50吨以上的货柜车通行。

(9)隔离缓冲圈:防滑面板与升降柱之间采用缓冲圈,能有效防止缓冲圈摩擦升降柱表面。

(10)★不锈钢防滑面板材质屈服强度≥350Mpa,抗拉强度≥450Mpa(升降柱制造商提供国家认可专业检测机构出具的材质检测报告)

(11)★防滑设计:地面面板部分及运动柱体顶部设置防滑纹,防滑纹的深度、宽度均不得低于1.5mm(升降柱制造商提供升降柱地埋部分面板和内筒顶部的防滑槽的设计图案)

(12)控制方式:手控按钮盒+遥控器(遥控器上设置有保险开关)+互联网远程控制。

(13)★运动柱体断电状态:断电后柱体具备自动下降和柱体继续保持升起状态两种模式可选。(升降柱制造商以图文结合的形式,阐述实现两种模式的工作原理)

(14)警示反光带:运动柱体表面有反光警示条宽度≥50mm,颜色为柠檬黄,夜间微弱光即可起警示作用。

(15)★LED警示灯:运动柱体顶部设置LED警示灯带,灯芯之间的距离不得大于20mm。上升下降运行过程中警示灯闪烁,其余时间常亮,柱体完全下降后,夜晚在远处明显观察到地面有警示灯光。
(升降柱制造商提供升降柱升起状态、下降状态的实物照片)

(16)★运行速度:升降柱应具备快速弹出功能同时支持常规速度。以满足日常使用需求及反恐使用需求。
 1)、常规速度:上升时间≤3s(速度:≥20cm/s)且可调节,下降:≤3 s(速度:≥20cm/s)且可调节。
 2)、快速速度:升降柱应具备快速弹出功能,弹出时间≤1s(速度:60cm/s)。
(升降柱制造商以图文结合的形式,阐述同时实现常规速度与快速速度的工作原理)

26

2

双节全自动升降柱

(1)柱体内安全电压:≤DC24V。

(2)防护等级:≥IP67。

(3)工作湿度:≤90%RH。

(4)工作原理:采用压缩空气驱动、符合国家提倡节能环保、安全电压、对环境无污染。

(5)工作温度:-10℃~50℃。

(6)运动柱体材质及表面处理:304不锈钢,表面采用拉丝工艺。

(7)柱体尺寸:一级柱体直径≥270mm,二级柱体壁厚≥6mm。

(8)柱体结构:升降柱主要由一级柱体、二级柱体、外筒三部分组成,二级柱体可缩回一级柱体,一级柱体可缩回外桶。
(9)柱体面板抗压性能:可承重50吨以上的货柜车通行。

(10)隔离缓冲圈:防滑面板与升降柱之间采用缓冲圈,能有效防止缓冲圈摩擦升降柱表面。

(11)★不锈钢防滑面板材质屈服强度≥350Mpa,抗拉强度≥450Mpa(升降柱制造商提供国家认可专业检测机构出具的材质检测报告)

(12)★防滑设计:地面面板部分及运动柱体顶部设置防滑纹,防滑纹的深度、宽度均不得低于1.5mm(升降柱制造商提供升降柱地埋部分面板和内筒顶部的防滑槽的设计图案)

(13)有效拦截高度:≥530mm。(一级柱体、二级柱体升起总高度)
(14)★地埋深度:≤450mm。(升降柱制造商提供产品详细设计图纸)

(15)★运动柱体断电状态:断电后柱体具备自动下降和柱体继续保持升起状态两种模式可选。(升降柱制造商以图文结合的形式,阐述实现两种模式的工作原理)

(16)警示反光带:运动柱体表面有反光警示条宽度≥50mm,颜色为柠檬黄,夜间微弱光即可起警示作用。

(17)LED警示灯:运动柱体顶部设置LED警示灯带,灯芯之间的距离不得大于20mm,上升下降运行过程中警示灯闪烁,其余时间常亮,柱体完全下降后,夜晚在远处明显观察到地面有警示灯光。
(18)控制方式:手控按钮盒+遥控器(遥控器上设置有保险开关)+互联网远程控制。
(19)升降柱运行速度:同全自动升降柱常规运行速度一样。

4

3

半自动升降柱

(1)柱体内安全电压:≤DC24V。

(2)防护等级:≥IP67。

(3)工作湿度:≤90%RH。

(4)工作原理:采用气弹簧助理装置

(5)工作温度:-10℃~50℃。

(6)升降柱体部分材质及表面处理:304不锈钢,表面采用拉丝工艺。
(7)柱体尺寸:柱体升起高度≥600 mm;柱体厚度≥6mm;柱体直径≥219mm。

(8)★安全结构:为便于操作、减少损坏几率,锁孔位于运动柱体顶部。为防止杂质落入锁眼,锁芯必须有护套保护,解锁时采用配套钥匙将护套下压,旋转锁芯,可对升降柱解锁,撤去钥匙之后锁杆自动恢复锁定状态,外力无法解锁。(升降柱制造商提供详细结构说明,附产品模型结构剖视图)

(10)★升降操作方式:

1)上升:解锁后运动柱体自动上升,上升到顶部后自动锁止;
  2)下降:解锁后外力下压运动柱体至底部,自动锁止。

(升降柱制造商提供详细的升降柱上升、下降操作流程示意图)

(11)★升降柱体地面部分外观、尺寸与处于上升状态的全自动升降柱应完全一致。升降柱制造商提供产品彩页资料

2

4

固定柱

(1)柱体内安全电压:≤DC24V。

(2)防护等级:≥IP67

(3)工作湿度:≤90%RH。

(4)工作原理:固定式

(5)工作温度:-10℃~50℃。

(6)升降柱体部分材质及表面处理:304不锈钢,表面采用拉丝工艺。
(7)柱体尺寸:柱体升起高度≥600 mm;柱体厚度≥6mm;柱体直径≥219mm。

(8)★升降柱体地面部分外观、尺寸与处于上升状态的全自动升降柱应完全一致。升降柱制造商提供产品彩页资料

31

5

控制系统

(1)驱动方式:压缩空气系统

(2)工作电压:AC 220V,50Hz

(3)系统功率:控制系统功率≤1500W

(4)压缩机储气罐容量:≤38L

(5)工作噪音:≤55分贝

(6)压缩空气检测:储气罐设置有压力表、压力保护开关

(7)压缩空气能力:不小于150L/min(以1个标准大气压)

(8)排污系统:储气罐有自动排污系统,自动排除压缩机工作内部产生的水和杂质,无需人工操作,免人工维护,控制系统运行30次自动进行 1次排污

(9)无油空气过滤系统:储气罐出气口设置调节压力表和2级空气过滤系统,过滤压缩空气中的水和杂质

(10)空气压缩机类型:静音无油空气压缩机,机器本身不含油性物质,工作时也不用添加任何润滑油

(11)工作温度:-20℃~+70℃

(12)防护等级:IP54

(13)控制系统外箱:热镀锌板及喷塑处理

(14)、★主板上带有显示屏,可以显示升降柱的状态、控制方式、操作的具体时间和日期等参数,能自动记录并保存最近的操作记录,并能通过专用数据线导出记录到电脑保存。升降柱制造商提供功能截图说明)

(15)、联动控制:可通过主板上预留的输入输出接口与门禁系统、蓝牙、交通灯、地感、车牌识别、报警系统、停车场收费系统等联动控制;

(16)、★主控系统具有温度检测功能:控制柜内温度达到预设温度时,控制柜内散热系统会自动开启。同时主控系统的显示屏上显示温度升降柱制造商提供产品实物图)

8

6

远程控制系统

★全自动升降柱、双节全自动升降柱应支持互联网远程控制,升降柱控制系统可接入局域网,提供配套的电脑客户端软件,可通过电脑客户端操作所有联网升降柱运行。客户端软件应支持的基本功能有:
1)、 支持多账号登录
2)、 支持操作记录查询功能
3)、 升降柱运行时,客户端应有模拟动画
4)、 可分组操作升降柱,也可“一键”操作所有升降柱升降。
5)、 使用手控按钮盒或者遥控器操作升降柱上升或下降后,客户端也应及时切换显示升降柱升降运行状态。

升降柱制造商就上述功能,提供完整、详细的操作界面截图及文字说明)

8

7

无线遥控器

空旷地带,最远距离达100米。

16

8

潜水泵

国产,功率:300~800W;电压220V;功能:带浮球,水位达到一定高度后自行启动,进行排水,满足项目需求。

8

9

管材和辅材

国产, Φ10 PA管, 满足项目需求。

3200

国产, RVV 6*0.75,满足项目需求。

3200

国产,电源总线 RVV 3*2.5,满足项目需求。

2000

国产,手控线 RVV 3*0.5,满足项目需求。

2400

国产,Φ75PVC排水管,满足项目需求。

1600

10

排水系统

窨井:深度等于1300mm、尺寸:500mm*500mm,满足项目需求。

8

11

其他要求

土建开挖,基础制作,管线敷设,回填,路面恢复,垃圾外运等设备安装所需的服务,满足项目需求。

1
